Le diagnostic électronique automobile

Depuis plus de deux décennies, l’électronique a révolutionné le monde automobile. En effet, les véhicules actuels ne sont plus uniquement mécaniques : ils sont dotés de calculateurs, de capteurs intelligents et de systèmes capables d’analyser en temps réel des centaines de paramètres. C’est pourquoi, face à cette sophistication, le diagnostic électronique et la compréhension des voyants du tableau de bord sont devenus essentiels pour tout conducteur souhaitant entretenir correctement son véhicule.
FRPA vous explique de manière claire et complète comment fonctionne le diagnostic électronique. Notamment, à quoi correspondent les différents voyants, et quelle attitude adopter lorsqu’une alerte s’affiche.

Le diagnostic électronique est une méthode d’analyse permettant d’identifier rapidement les dysfonctionnements d’un véhicule grâce à ses calculateurs.

Le rôle des calculateurs (ECU)

Tout d’abord, chaque voiture moderne est équipée d’un ou plusieurs calculateurs, souvent regroupés sous le terme d’ECU (Engine Control Unit). Ceux-ci jouent le rôle de « cerveau électronique ».
Ils recueillent les informations provenant de divers capteurs :
– Moteur : température, oxygène, pression d’huile, allumage…
– Sécurité : ABS, ESP, airbags…
– Pollution : sonde lambda, catalyseur…
– Confort : climatisation, assistance au freinage, aide au stationnement…
Grâce à ces données, le calculateur ajuste automatiquement le fonctionnement du véhicule et peut déclencher une alerte si un paramètre dépasse les seuils prévus.

Diagnostic électronique : la valise de diagnostic, un outil indispensable

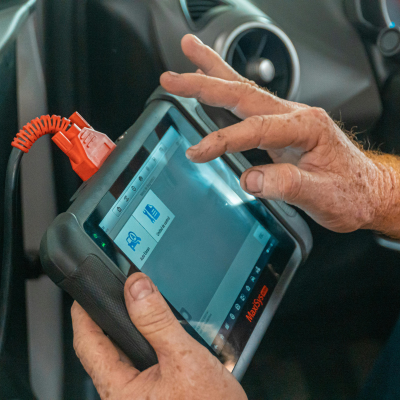

Pour lire les informations stockées dans le calculateur, les professionnels utilisent une valise de diagnostic OBD (On Board Diagnostics).
Elle permet de :
– Lire les codes défauts enregistrés.
– Repérer précisément la source d’un problème.
– Réaliser des tests et réinitialisations (airbag, vidange, FAP…).
– Suivre l’évolution des performances du moteur.
Le diagnostic électronique offre ainsi un gain de temps et une précision inégalée, comparé aux méthodes traditionnelles.

Diagnostic électronique : classification des voyants du tableau de bord

Les voyants sont les premiers indicateurs visuels d’un dysfonctionnement. Ils sont classés selon un code couleur universel.

Voyants rouges : urgence absolue

Ce sont les plus critiques. Ils exigent un arrêt immédiat du véhicule, car ils signalent un danger potentiel pour le moteur ou pour la sécurité du conducteur.
Exemples de voyants rouges :
– Pression d’huile insuffisante : risque de casse moteur.
– Température moteur trop élevée : possible surchauffe ou manque de liquide de refroidissement.
– Frein de stationnement / problème de freinage : usure des plaquettes, fuite de liquide de frein, panne ABS.
– Batterie défaillante : alternateur hors service ou batterie à plat.
En clair, il ne faut jamais ignorer un voyant rouge. En effet, continuer à rouler peut entraîner des réparations très coûteuses.

Voyants orange ou jaunes : alerte importante

Ils indiquent une anomalie qui nécessite une vérification rapide mais ne contraint pas forcément à l’arrêt immédiat.
Exemples :
– Voyant moteur (check engine) : problème d’injection, de pollution, capteur défectueux…
– ABS : système antiblocage inactif.
– ESP : défaut d’antipatinage ou dérapage détecté.
– Airbag : un airbag peut ne pas se déclencher en cas de choc.
– FAP (filtre à particules) : FAP saturé, nécessite un décrassage ou une régénération.
Un voyant orange peut être bénin, mais il peut aussi révéler un défaut sérieux. C’est pourquoi, un diagnostic permet d’en déterminer l’origine exacte.

Voyants verts ou bleus : simples indicateurs

Ils ne signalent pas une panne, uniquement un fonctionnement activé.
Exemples :
– Feux de route (bleu)
– Feux de croisement (vert)
– Régulateur / limiteur de vitesse (vert)
– Clignotants (vert)

Voyant moteur (check engine)

Il s’agit probablement du plus redouté. Il peut indiquer :
– Un problème d’allumage
– Un défaut de combustion
– Une anomalie de pollution
– Un capteur défectueux (débitmètre, sonde lambda…)
La gravité varie énormément : seul un diagnostic peut en donner la cause précise.

Voyant ABS

Si allumé, le système antiblocage est désactivé. Le véhicule peut toujours freiner, mais il risque de bloquer les roues en cas de freinage brusque.

Voyant ESP / antipatinage

Il s’allume souvent en cas de perte d’adhérence.
S’il reste allumé, cela signale une panne du système de stabilité.

Voyant de pression d’huile

À prendre extrêmement au sérieux : il indique un manque d’huile ou un défaut de lubrification.
Ainsi, continuer à rouler peut entraîner une casse moteur.

Voyant de température moteur

Il révèle une surchauffe.
Les causes possibles :
– Liquide de refroidissement insuffisant
– Thermostat bloqué
– Pompe à eau en panne
– Ventilateur défaillant

Voyant batterie / alternateur

Signale une charge insuffisante. Vous risquez une panne électrique imminente.

Le tableau de bord alerte le conducteur, mais il ne donne pas la cause exacte.
Voici pourquoi un diagnostic électronique est essentiel :

Précision et rapidité
La valise fournit des codes défauts précis, évitant les recherches longues et coûteuses.
Prévention des pannes graves
Un simple voyant peut dissimuler un problème majeur.
Exemple : un voyant moteur allumé pour un « simple capteur » peut en réalité cacher un problème d’injection.
Optimisation des performances
Un diagnostic permet aussi de :
– Améliorer la consommation
– Optimiser la combustion
– Réduire les émissions polluantes
Sécurité du conducteur et des passagers
Systèmes airbags, ABS, ESP…
Un défaut dans ces systèmes est invisible sans diagnostic électronique.

Étape 1 : Identifier la couleur du voyant
Rouge : arrêter immédiatement
Orange : rouler prudemment et vérifier rapidement
Vert / bleu : simple information
Étape 2 : Observer les symptômes
Le moteur tremble ? La voiture perd de la puissance ? Bruit anormal ?
Ces éléments aideront le technicien.
Étape 3 : Ne jamais ignorer un voyant même s’il s’éteint
Un code défaut reste enregistré dans le calculateur.
Cela signifie qu’un événement anormal s’est produit.
Étape 4 : Faire un diagnostic chez un professionnel
Ou dans un centre équipé d’une valise OBD fiable.
Étape 5 : Suivre les recommandations du mécanicien
Ignorer une préconisation peut entraîner une panne plus sérieuse.
